Langkah sebelum kita menyeting TL-WA801ND harus membuat MIKROTIK ROUTER OS
   terlebih dahulu

1). Menyeting MIKROTIK ROUTER OS
         Pastikan jika mikrotik benar-benar sudah bisa internet access seperti yang sudah saya upload sebelumnya tentang mikrotik

2). Menyeting TP-LINK WA801ND
        Setelah menyeting mikrotk kemudian lepas kabel yang tadinya disalurkan pada komputer dan
      mengganti kabelnya dengan kabel TP-LINK yang kemudian di salurkan pada komputer

Langkah pertama yang harus kita lakukan adalah login dengan cara buka google kemudian ketik alamatnya 192.168.0.254 dan enter maka akan muncul seperti ini. Pada Username & Pasword itu diisi "admin" kemudian login

Kemudian pilih Quicek setup kemudian pilih Next seperti gambar dibawah ini

Selanjutnya ada tulisan Change Login Pasword tetap pilih Next

Lalu pilih Access Point kemudian pilih Next

Kemudian pada kolom Wireless Network Name itu bisa diganti namanya sesuka kalian dan kemudian pilih Disable Wireless Security kemudian pilih Next

Kemudian tetap pilih Next pada gambar ini

Yang terakhir pilih Finish

Jika sudah kabel TP-LINK yang tadinya disambungkan pada laptop maka kabel tersebut sekarang dipindahkan pada mikrotik (ether 3) kemudian

Selesai....

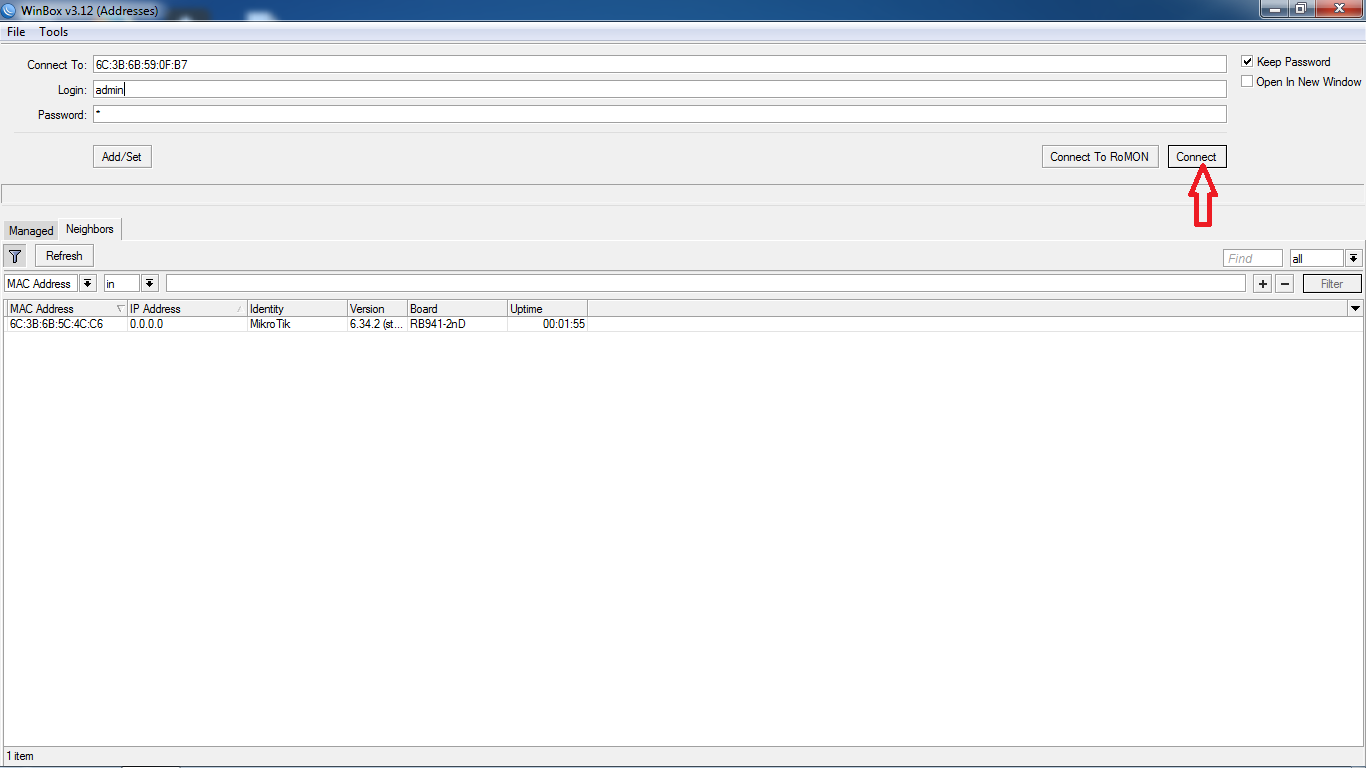

1.Langkah pertama Buka aplikasi WINOX , Begitu sudah masuk maka akan muncul

seperti ini, klik refres agar muncul alamat di bawahnya seperti gambar dibawah ini, jika

sudah muncul klik Connect.

Gambar:1.3 menunggu alamat agar bisa masuk ke tahap selanjutnya

2. Maka akan muncul pilihan seperti ini, lalu pilihlah Interfaces

Gambar:1.4 kolom interface yang merupakan susunan yang akan dibuat dengan memilih ether

3.Selanjutnya rubah setiap Ether dengan meng klik 2x maka akan mucul nama,disitulah Ether diganti menjadi modem,kelompok siswa dan guru .jika sudah klik apply dan ok.

Gambar:1.5 kotak yang bertujuan mengganti nema ether menjadi nama yang akan di susunan nanti

4.Jika sudah klik IP > Addresses

Maka akan muncul kotak dan klik Add sperti pada lingkaran merah tersebut dan isilah New Address:192.168.10.1/24 pada interface: pilih kelompok lalu klik apply dan ok. buatlah untuk siswa dengan address:192.168.20.1/24 dan guru dengan address:192.168.30.1/24.

Gambar:1.6 kotak yang muncul bila klik add

5.Jika sudah klik IP > DNS maka akan muncul kotak dan isilah pada server:8.8.8.8 dan ceklis pada allow remote lalu pilih apply dan ok.

Gambar:1.7 kotak DNS Setting

6.Lalu kembali klik IP > Hotspot maka akan muncul kotak ini

pilih User Profiles terlebih dahulu lalu klik Add maka akan muncul kotak lagi yang berisi seperti ini:

Gambar:1.8 kotak pada user profile

Pada Nama:kelompok shared useres:1 dan rate limit:2m/3m setelah itu klik apply dan ok.kemudian tulis lagi untuk membuat siswa dan guru hingga menjadi seperti ini

Gambar:1.9 kotak pada user profile yang sudah selesai

f. Jika sudah kita menuju ke User, jika sudah maka klik Add pada

yang sudah saya lingkari tersebut hingga muncul kotak kemudian beri nama dan password sesuka hati, dan pada profil itu di isi siswa, jika sudah pilih apply dan ok.

Gambar:1.10 kotak hospot user

g. Kemudian menuju ke Server > Hotspot Setup maka muncul kotak yang bertuliskan Hotspot Interface maka pilihlah kelompok > Next.

Gambar:1.11 kotak hospot setup

Maka akan muncul kotak yang berisikan address for interface secara otomatis > next.

Gambar:1.12 kotak address for interface

Dan muncul kembali kotak yang berisikan tentang hospot interface secara otomatis pula > next.

Gambar:1.13 kotak hospot interface

Lalu pada select certificate pilihlah none jangan yang lainnya > next.

Gambar:1.14 kotak certificate

Lalu pada SMTP Server akan muncul angka secara otomatis > next.

Gambar:1.15 kotak SMTP server

Pada DNF Server sudah tertulis otomatis 8.8.8.8 > next.

Gambar:1.16 kotak DNF server

Pada DNS Name ,berisikan alamat yang akan kita tuju misalnya elly.com

Gambar:1.17 kotak DNS name

Dan lakukanlah kembali pada hospot setup sesuai dengan urutan yang akan dibuat yakni kelompok, siswa dan guru hingga muncul tulisan Setup has completed successfully seperti ini > ok.

Gambar:1.18 kotak yang menunjukan bahwa sudah sukses

Jika sudah maka sambungkanlah kabel saluran internet dengan mikrotik ether 1 yang dijadikan sebagai modem.

h. Yang terakhir klik IP > HDCP Client maka akan muncul kotak ini dan klik Add maka akan muncul lagi kotak pada tulisan Interface berisikan modem,jika sudah apply dan ok.
